紫外線傳感器
產品詳細介紹
紫外線傳感器 UV-200
可以偵測到肉眼無法捕捉到的紫外線并將其顯示的傳感器。
采用住田生產的紫外光－可見光之間變換可能的玻璃因此更具有可靠性，
是一種適用于工場生產線監查的傳感器產品。
可以選擇采用對應波長最合適的傳感器頭，操作也很簡單。
- 適用于監查生產生產線，可靠性很高的傳感器。
采用新開發出的紫外光－可見光轉換玻璃，即使是高能量的紫外線也可以持續穩定地監查。 - 可以通過傳感器頭選擇紫外線的波長。 (耐熱型)
根據波長配合使用傳感器頭可以更進行精確的監查。 - 導光束有耐熱及自由切換兩種類型。
耐熱型 : 耐熱溫度+300℃
自由切換型 : 前端帶有1m的保護管。 - 操作簡單
在燈泡的初始狀態時按下設定鈕（或者通過外部程控），可以在內存里記下當時的光量值，并表示為100%。
臨界值可以以初始值的1%為單位設定。
當偵測值為臨界值以下時，偵測輸出開關打開 (光量模式)
當累計值為0～設定值的范圍內時，偵測輸出開關打開。 (累計模式) - 標準配備模擬信號輸出功能，可用于紫外線的光量控制以及記錄。

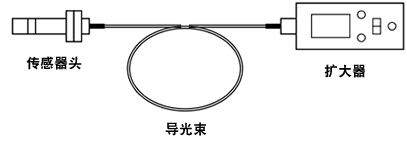

構成
規格
擴大器實體
| 型號 | UV-200 |
|---|---|
| 檢測光量范圍※ | (254nm)0.1?30mW/cm², 使用高感應度傳感器頭 0.01?3mW/cm² (365nm)3?900mW/cm², 使用高感應度傳感器頭 0.3?90mW/cm² |
| 電源電壓 | DC12?24V±10% (紋波P−P10%以下) |
| 對應電流 | 70mA以下 |
| 光量值表示 | 3位數LED (初始值設定時設定為100%的值) |
| 執行信號燈 | 紅色 LED |
| 偵測輸出 | NPN集電極開路 (DC30V, 100mA以下) 殘留電壓為1V以下(100mA時) ，0.4V以下(16mA時) 光量模式 : 光量為設定臨界值以下時ON 累計模式 : 累計開始直到設定臨界值為ON。 |
| 模擬信號輸出 | 1～5V(負荷電阻10KΩ以上） |
| 外部初始值輸入 | ON：0?1.5V（0V短絡電流1mA以下） OFF : 開路或是4?30V |
| 外部初始化輸入 | ON：0?1.5V（0V短絡電流1mA以下） OFF : 開路或是4?30V |
| 保護回路 | 電源逆接保護，偵測輸出短路保護 |
| 感應度設定 | 初始值 (通過調節鈕或外部控制設定為100%) |
| 設定臨界值 | 通過調節鈕設定1%為變動單位 光量模式 : 10?100% 累計模式 : 10?200% |
| 返復利用精確度 | ±2%F.S.以下 |
| 溫度偏移 | 0.2%F.S./℃以下 |
| 反應時間 | 300ms以下 |
| 工作周圍溫度 | -10?+50℃ (無結凍，結冰) |
| 工作周圍濕度 | 35?85%RH |
| 絕緣 | DC250V 電壓時電阻達到 20MΩ以上 通電相關部件·主體部分 |
| 耐電壓 | AC1000V 1分鐘 通電相關部件·主體部分 |
| 保護構造 | IP40 |
| 電纜 | 帶有 0.2mm² 芯包膠電纜 2m |
| 材質 | 耐熱 ABS(主體), 聚碳酸酯(外包裝) |
- ※ 254nm: ORC MANUFACTURING CO., LTD UV-M02(UV-25) 365nm: USHIO INC. (UVD-365PD)
傳感器頭
| 型號※ | UV-T365 | UV-T254 | UV-L | UV-S |
|---|---|---|---|---|
| 特點 | 耐熱 | 長套 | 短套 | |
| 顯示波長范圍 | 300?380nm | 170?380nm | ||
| 溫度偏移 | -0.1%/℃以下 | |||
| 工作周圍溫度 | -40?+300℃ (無結凍、結冰) |
-40?+150℃ (無結凍、結冰) |
||
| 工作周圍濕度 | 35?85%RH | |||
| 材質 | 紫外－可見光波長轉換玻璃, 不銹鋼 | |||
| 附屬品 | M6 螺母, 金屬墊圈 | |||
- ※ UV-T365, UV-T254帶有高感應度傳感器頭UV-T365W, UV-T254W.
導光束
| 型號 | UV-H | UV-F |
|---|---|---|
| 特點 | 耐熱 | 自動切換 |
| 工作周圍溫度 | -40?+300℃※ (無結凍、結冰) |
-40?+70℃ (無結凍、結冰) |
| 保存溫度 | -40?+70℃ | |
| 工作周圍濕度 | 35?85%RH | |
| 全長 | 2m (帶有紫外線保護套) | 2m (前端1m處帶有紫外線保護套) |
| 材質 | 多組分玻璃, 不銹鋼 | 丙烯酸纖維, 聚乙烯, 不銹鋼 |
- ※ 擴大器插入部分的耐熱溫度為+70℃

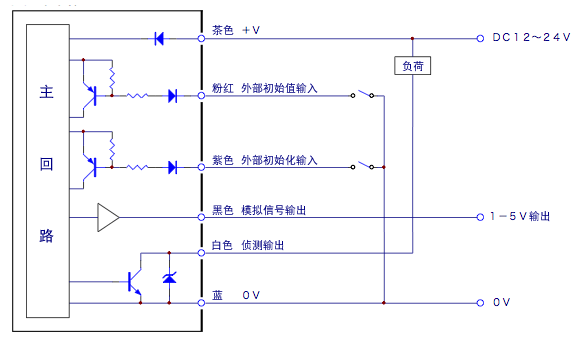

輸入·出回路
外觀圖

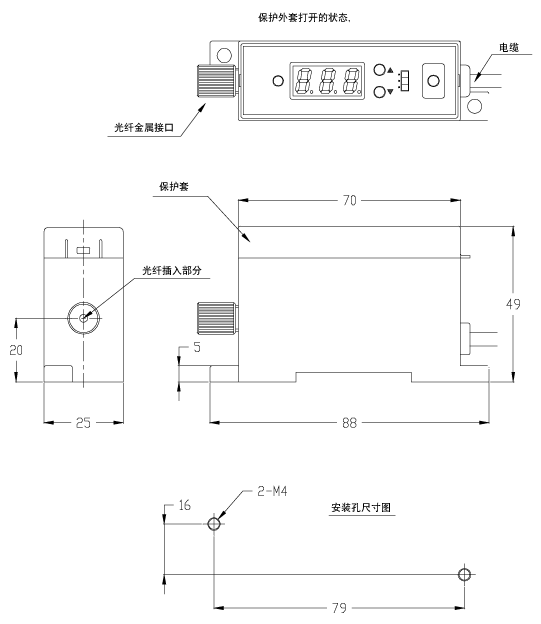

擴大器主體(UV-200)
導光束

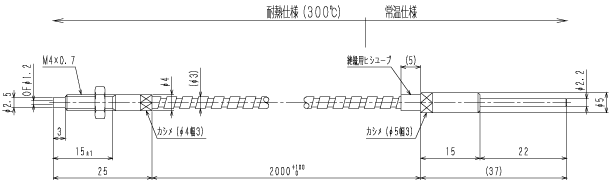

UV-H

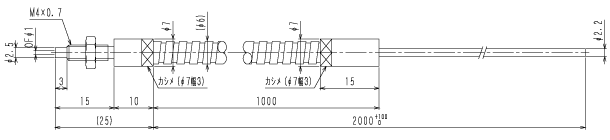

UV-F
傳感器頭
UV-T254, UV-T365

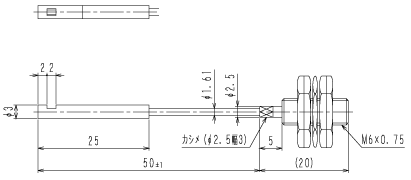

UV-S

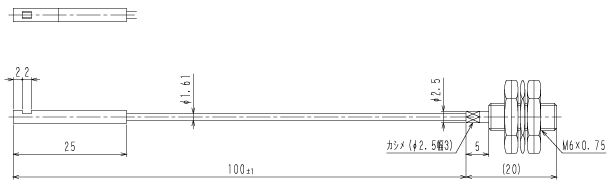

UV-L
