石英燈管

石英燈管是采用石英棒實現側面發光的線性照明。
適用于利用CCD?線性傳感器進行檢測的照明。

• 光集中性良好，可以發出接近于平行光線的照射光，
  減小光量的不均衡現象從而實現均勻地照明。
• 照射寬度2～10㎜(標準為5㎜)，
  可以在范圍100～2700㎜以內自由設定有效發光長度。
• 照射面發熱少，可以不考慮照射對象。
• 由于石英燈管和光源部分脫離，交換燈泡等維護簡單。

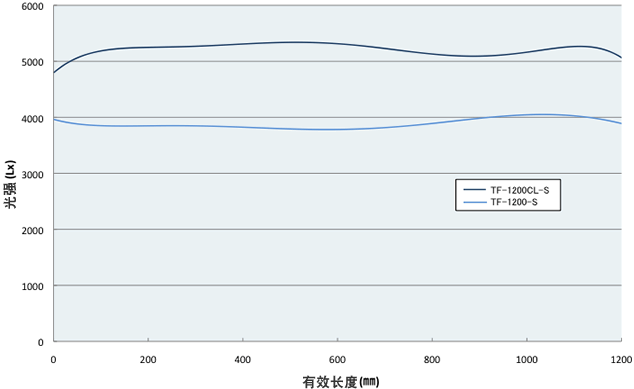

光強數據

測定條件

金屬鹵素燈箱(100W) + 導光束(φ10xL1500)

帶有柱狀透鏡的情況下 : WD : 50㎜

不帶柱狀透鏡的情況下 : WD : 20㎜

圖紙

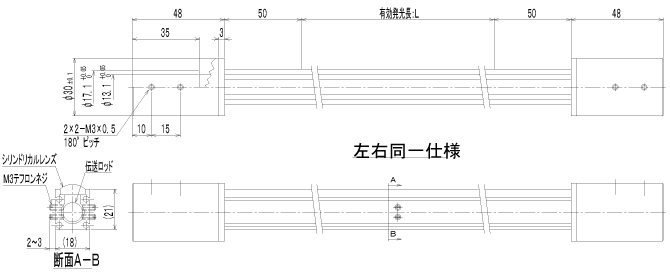

帶透鏡的圖紙

無透鏡圖紙
